新型密封螺栓
 |
 |
 |
 |
产品简介：
在桥涵加固、公路隧道、渗水井、煤矿巷道、农业灌溉、水利枢纽等工程中大量应用钢波纹板结构。在板片的搭接位置上均有螺栓孔，螺栓孔位于波峰与波谷的中心位置，这就导致普通螺栓无法与板片完全贴合。
一般管涵螺栓和板片间存在的缝隙通常采用防水材料涂抹。当管涵由于承受较大的土体静荷载及车辆的动荷载，会出现一定的变形，造成防水材料脱落及龟裂、管涵地漏现象，在盾构结构，二次加固环境中，由于环境限制只能单侧紧固安装新型密封螺栓就可通过自身结构特性实现了管涵的良好密封性，同时解决了空间对安装的限制。
种类及附件介绍：
（1）内凹面螺栓：内凹面螺栓主要使用位置在波纹板波谷外部，螺帽的内弧面半径比波纹板的旋转半径略大，螺帽的中间位置为厚度最小点，最小厚度和相同型号普通国标螺栓螺帽最小厚度相同。
（2）内凸面螺栓：内凸面螺栓主要使用位置在波纹板波峰的外部，螺帽的内弧面半径比波纹板的旋转半径略小，螺帽的边缘位置为厚度最小点，最小厚度和相同型号普通国标螺栓螺帽最小厚度相同。

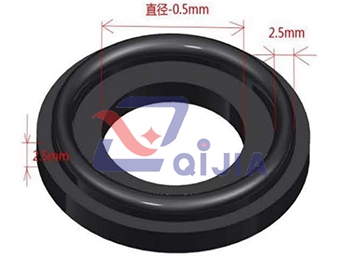

（3）橡胶密封圈：橡胶密封圈的结构见右图，密封圈的内孔直径比螺栓的直径小0.5mm，外圆大小与螺帽正八边形的外切圆相同，密封圈上的凸起梗为固定大小，与螺帽上的开槽大小相同。
工作原理：
（1）增大螺帽的内切圆，同样的内切圆大小，由正六边形改为正八边形，增大了螺帽的覆盖面积；
（2）螺帽内面设置凹槽，这样的结构能够使橡胶垫始终有一部分存留在凹槽内，起到密封的效果；
（3）凹槽的内台面比外台面略低，高度差为0.25-0.5mm，这样始终能够保证螺帽内面与波纹板间存在一层垫片；

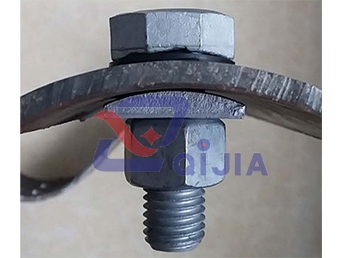

（4）螺帽内面为弧形面，弧面半径与所应用的波形的旋转半径相近，使得螺栓在与打紧以后能够与波纹板紧密贴合。同时由于弧面的存在，在紧固螺栓时，只紧固螺母的一侧就可以将螺栓紧固到所需要的扭力强度，螺栓不会随着螺母而转动，避免了破坏防腐层。
