产品简介:

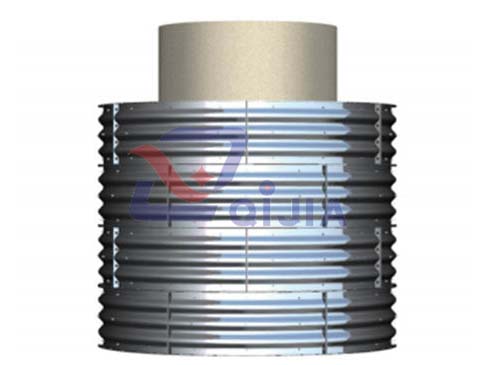

    波纹板桥梁桥墩防护装置是一种钢波纹板与填充材料复合形成的结合型结构。对于一些超过服务年限的旧桥桥墩,因水流、泥石流侵蚀风化的桥墩,因浮水船只撞击等受到损伤的桥墩,由于二次设计需要提高承载力的桥墩,可在不中断交通的情况下,在原有桥墩外围拼装波纹钢板(可增加法兰和钢筋),之间填充混凝土或其他材料进行加固,在在修复、加强旧墩基的同时,不会破坏原有墩基的力学性能和使用效果,避免了桥梁因墩基破坏原因而重新修建,延长桥梁使用寿命。
工作原理:

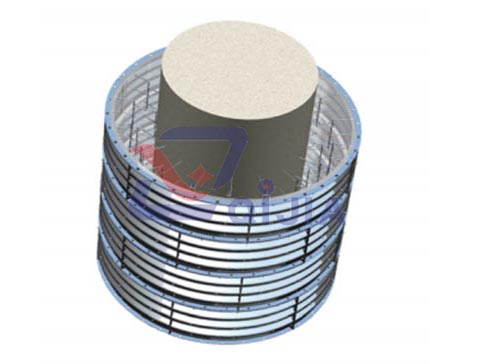

    波纹钢管式桥梁桥墩的防护装置的外层防护波纹钢板间采用拼装结构,且横向连接处预留搭接量,保证密封性的同时,增加了强度,减小了螺栓受力;环向连接处,一法兰采用圆孔,另一法兰采用长圆孔,即便与前期安装,后期维护,又在发生事故时,增加了缓冲能量。波纹钢板上设置加强钢筋,并通过锚筋或化学螺栓与桥墩连接成为一个整体,在后期浇筑混凝土或其他材料时,不会出现分层脱落现象。

安装步骤:

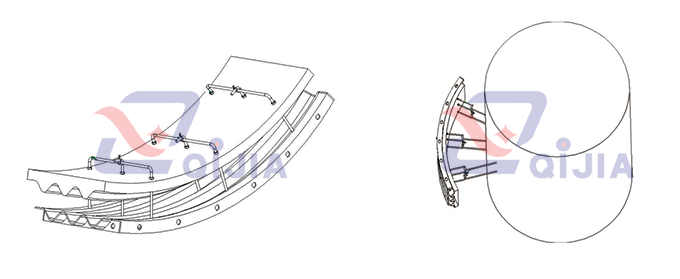

    波纹板桥梁桥墩防护装置安装时预先在桥墩上安装锚筋或化学锚栓,然后将加强筋安装到外层防护波纹钢板上,之后将锚筋或化学锚栓勾连到加强钢筋上。
    外层防护波纹板上设有横向法兰和环向法兰且均为外法兰结构,环向法兰采用对接方式,横向连接采用搭接方式。安装完成外层防护波纹板后,浇筑混凝土其他填充材料,最后在板片外层喷涂二次防腐材料或警示标识。
